 工业风机水泵节能降耗极致解决方案（点击预览）
一、永磁耦合调速器资质介绍（一种能发电的能量回馈式调速器）
江苏磁谷科技股份有限公司是全国第一家致力于能量回馈式调速器的应用研究和开发的公司。永磁耦合调速器是一种能发电的能量回馈式调速器，由永磁转子、绕组转子以及控制系统组成的非接触永磁传动技术，可对各类风机、压缩机、水泵、空预器等动力源进行调速控制，广泛应用于冶金、发电、石化、水处理、采矿与水泥等行业领域。
2016年12月，“能量回馈式调速器技术”被列入国家发改委《国家重点节能低碳技术推广目录（2016年本，节能部分）》第236项；
2017年3月，“能量回馈式调速器技术”通过工信部级新技术新产品成果鉴定，整体技术处于国际领先水平；
2017年6月，“电机系统能量回馈式调速技术”荣获2016-2017年度WWF气候创行者获奖项目（中国区每年4-6名）；
2017年6月，公司应邀参加2017年全国节能宣传周重点节能技术宣介会，“能量回馈式调速器技术”为重点宣传的十项节能技术之一。
2017年8月，公司入选首批国家级绿色工厂（全国仅201家）。

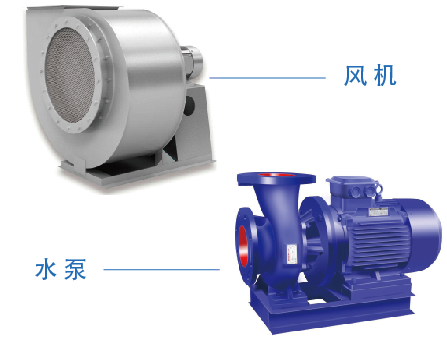

二、应用场合
三、资质证书
四、实验室介绍

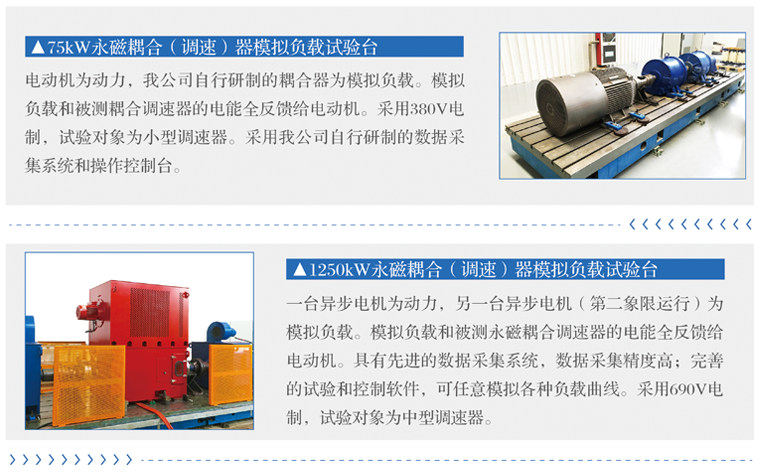

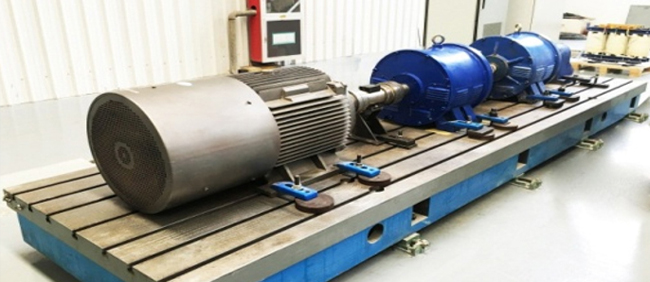

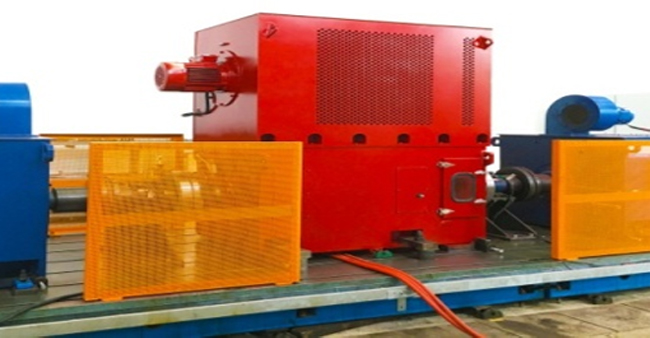

▲75kW永磁耦合（调速）器模拟负载试验台
电动机为动力，我公司自行研制的耦合器为模拟负载。模拟负载和被测耦合调速器的电能全反馈给电动机。采用380V电制，试验对象为小型调速器。采用我公司自行研制的数据采集系统和操作控制台。

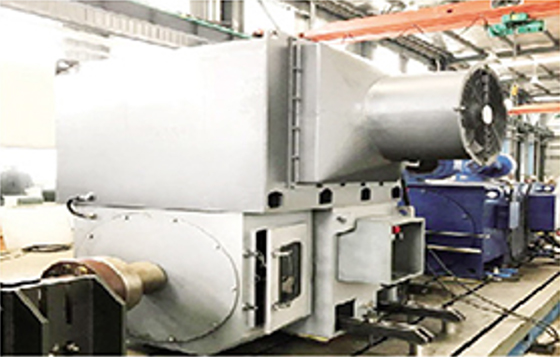

▲1250kW永磁耦合（调速）器模拟负载试验台
一台异步电机为动力，另一台异步电机(第二象限运行)为模拟负载。模拟负载和被测永磁耦合调速器的电能全反馈给电动机。具有先进的数据采集系统，数据采集精度高; 完善的试验和控制软件，可任意模拟各种负载曲线。采用690V电制，试验对象为中型调速器

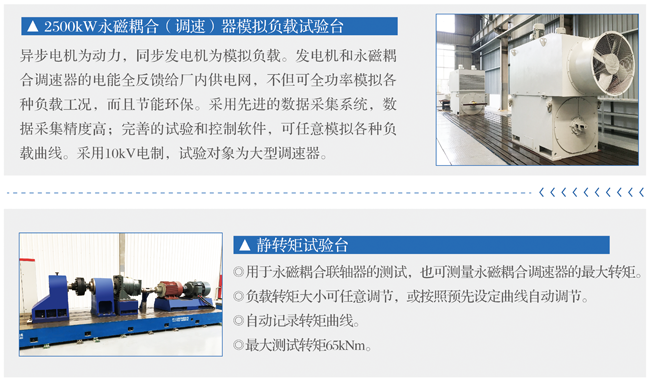

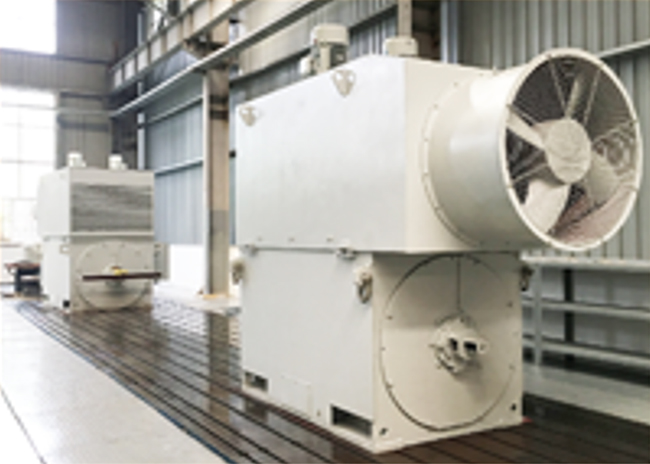

▲2500kW永磁耦合（调速）器模拟负载试验台
异步电机为动力，同步发电机为模拟负载。发电机和永磁耦合调速器的电能全反馈给厂内供电网，不但可全功率模拟各种负载工况，而且节能环保。采用先进的数据采集系统，数据采集精度高; 完善的试验和控制软件，可任意模拟各种负载曲线。采用10kV电制，试验对象为大型调速器。

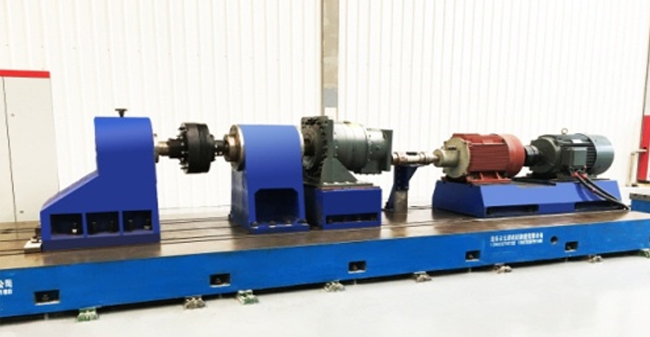

▲静转矩试验台
用于永磁耦合联轴器的测试，也可测量永磁耦合调速器的最大转矩。
负载转矩大小可任意调节，或按照预先设定曲线自动调节。
自动记录转矩曲线。
最大测试转矩65kNm。

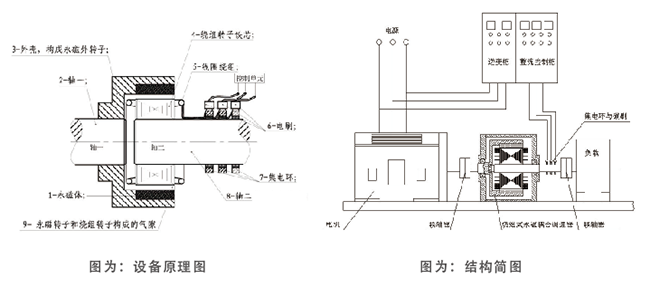

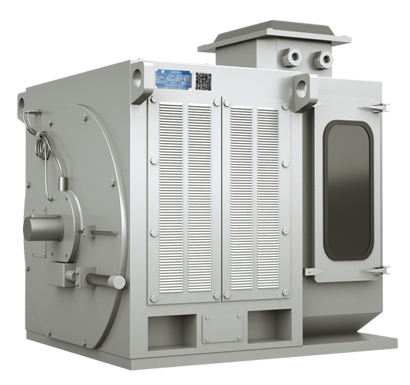

五、工作原理及系统构成
能量回馈式调速器是由永磁转子、绕组转子以及控制系统组成的非接触永磁传动技术。永磁外转子与绕组内转子有速差时，在绕组中产生感应电动势；控制绕组中感应电流大小，实现调速和软起功能。在传递动力的同时，将转差功率转变成电能引出反馈再利用，高效、节能，彻底解决了其他转差调速类设备的温升问题。

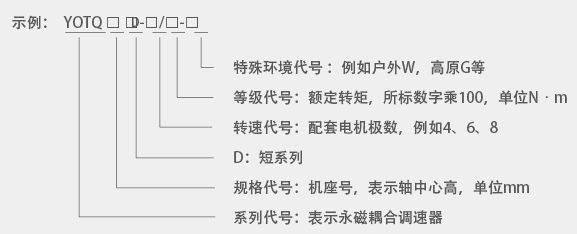

六、设备型号代码说明
调速器产品型号由系列代号、规格代号、等级代号、特殊环境代号组成
七、性能指标
1、功率范围：1.5kW～5000kW；
2、配套电机极数：2、4、6、8、10、12等；
3、调速范围：0～99%；
4、振动：≤2.8mm/s；
5、效率：96%～98%。
八、技术优势
1、系统节电率明显高于变频调速器，更高于液力偶合调速器、涡流永磁调速器。
2、调速器主机与永磁电动机结构相仿，可靠性高。
3、无机械动作、非接触没有摩擦和磨损的离合器功能；重载软起动功能强大；非接触传动，隔离振动和噪声，非破坏式打滑过载�；�；调速范围广，尤其负载低速运行时，可保持额定转矩运行；多动力单元驱动，自动均衡负载；对环境要求低。
4、可长时间以超低转速（包括零转速）大转矩（额定转矩以下）无级调速、调转矩运行。
5、可应用于非电动机动力源的高效调速节能。

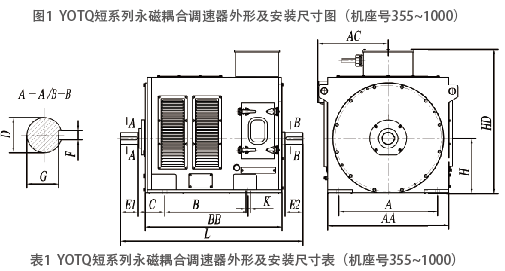

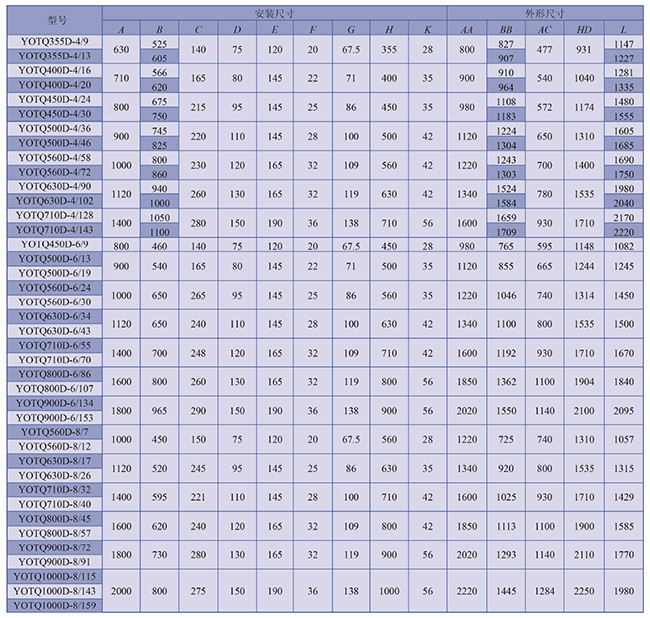

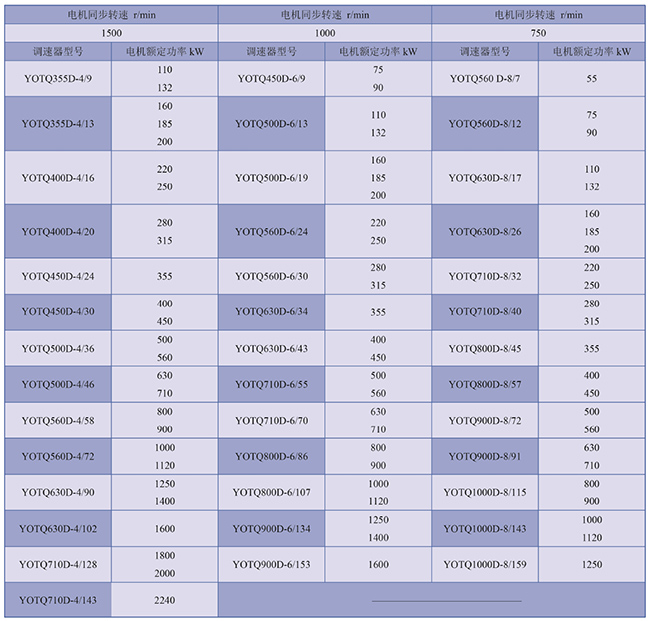

九、外形、安装尺寸及参数

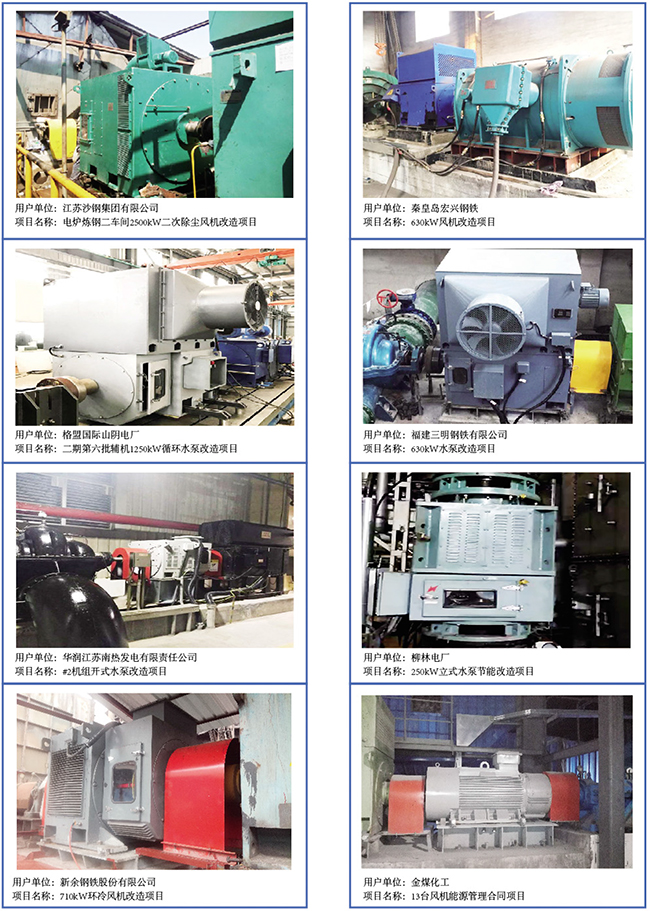

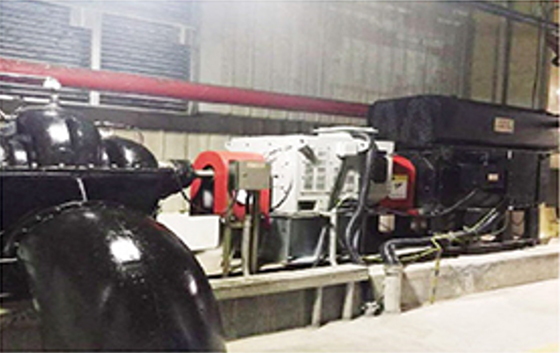

十、典型案例

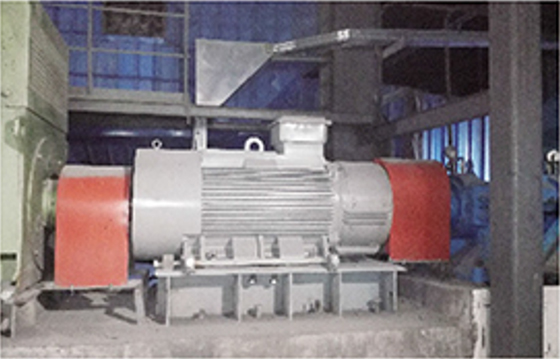

用户单位: 江苏沙钢集团有限公司
项目名称: 电炉炼钢二车间2500kW二次除尘风机改造项目

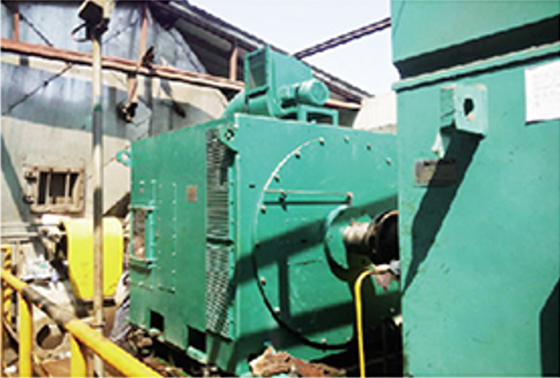

用户单位: 秦皇岛宏兴钢铁
项目名称: 630kV风机改造项目
用户单位: 格盟国际山阴电厂
项日名称: 二期第六批辅机1250kW循环水泵改造项目

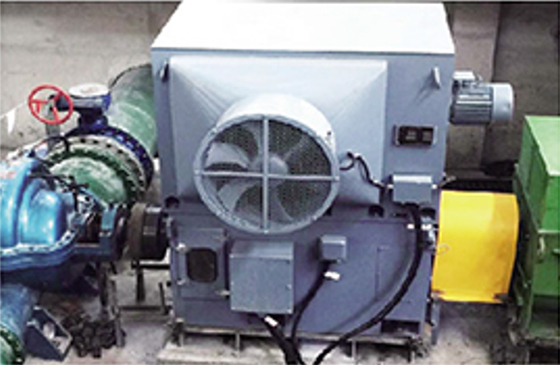

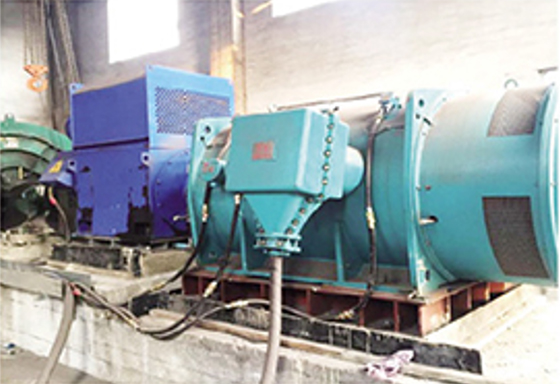

用户单位: 福建三明钢铁有限公司
项目名称: 630kW水泵改造项目
用户单位: 华润江苏南热发电有限责任公司
项目名称: #2机组开式水泵改造项目

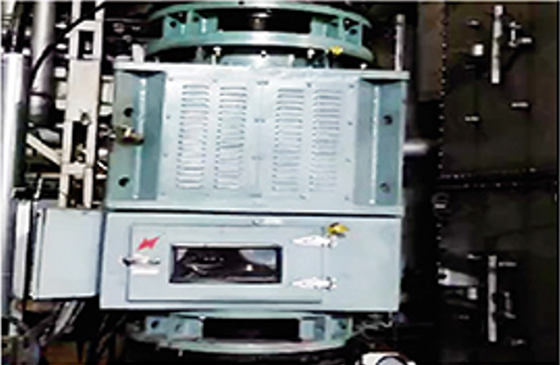

用户单位: 柳林电厂
项目名称: 250kW立式水泵节能改造项目

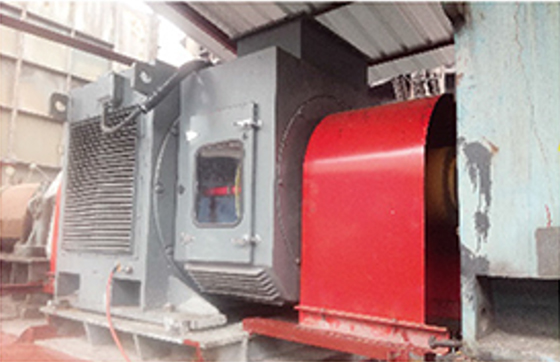

用户单位: 新余钢铁股份有限公司
项目名称: 710kW环冷风机改造项目
用户单位: 金煤化工
项目名称: 13台风机能源管理合同项目

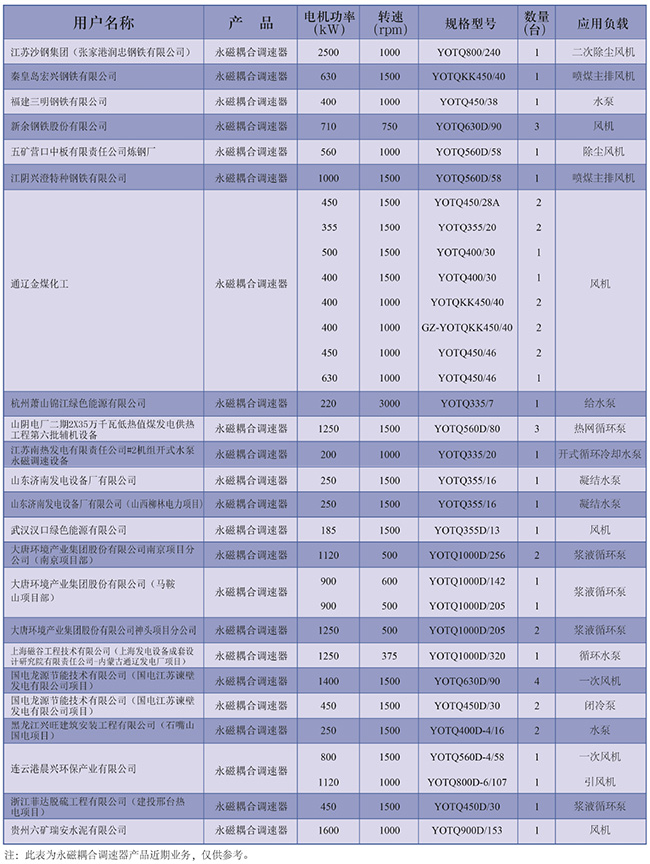

十一、调速器业绩表（部分）
|
